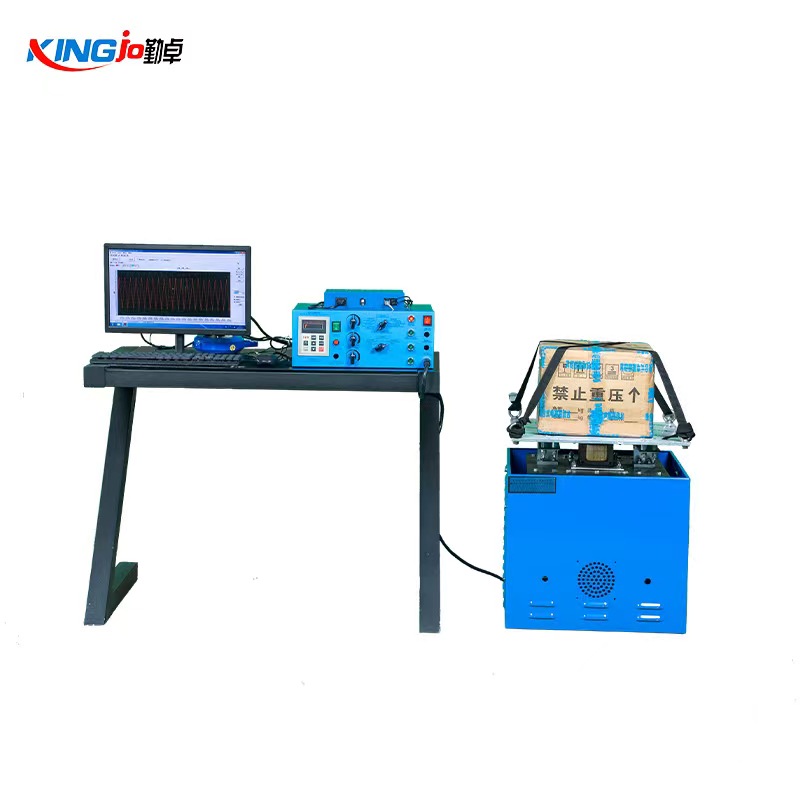

電磁式振動臺測試不規則產品時要提前做哪些準備：

第一階段：產品與信息分析（測試前的基礎）

產品特性分析：

尺寸與重量： 精確測量和稱重，這是選擇臺面和設計夾具的基礎。

重心位置： 這是最關鍵的一步！ 盡可能精確地計算出產品的三維重心坐標。夾具設計的核心目標之一就是將產品重心與振動臺動圈的中心軸線對齊，

防止產生不必要的力矩和旋轉運動。

結構強度與脆弱點： 識別產品上最堅固的部位（用于連接固定）和最脆弱的部分（如玻璃面板、薄壁結構、松散的內部元件）。測試中需重點關注和保護脆弱點。

接口信息： 確定產品的安裝孔位、尺寸、螺紋規格等。

測試規范分析：

明確測試標準： 是依據國標、國軍標、ISO、IEC，還是客戶自定義標準？

理解測試目的： 是尋找共振點（正弦掃描）還是模擬真實環境（隨機振動）？是耐久測試還是功能檢驗？

獲取詳細參數： 頻率范圍、加速度等級（Grms或Gpeak）、測試時長、振動方向（X/Y/Z軸）。

第二階段：夾具設計與制造（成功的關鍵）

夾具是連接產品和振動臺的橋梁，其重要性怎么強調都不過分。

設計原則：

剛性最大化： 夾具的第一要義是“剛”，其自身的共振頻率應遠高于測試的最高頻率（理想情況是3-5倍以上）。通常使用鎂合金或鋁合金（重量輕、剛性好），對于大件或高強度測試也可使用鋼。

輕量化： 在保證剛性的前提下，盡量減輕重量，以節省振動臺的推力。

重心對齊： 設計時必須將產品的重心、夾具的重心和振動臺動圈的中心軸調成一直線。

對稱性： 盡量設計成對稱結構，避免不平衡質量引起橫向振動。

連接方式：

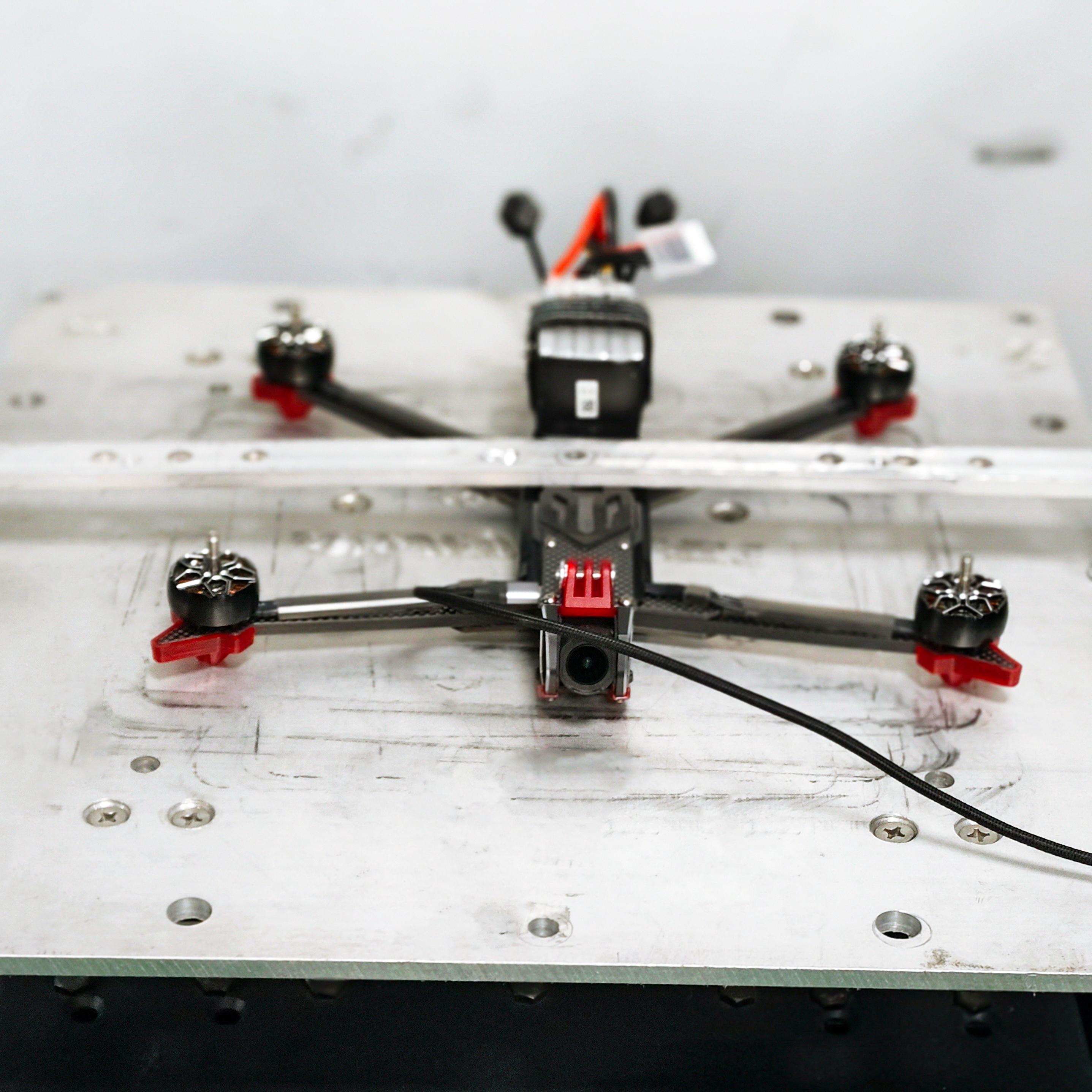

夾具-臺面： 通常使用振動臺臺面上的螺紋孔，用高強度螺釘緊固。

產品-夾具： 根據產品接口，可使用螺釘、壓條、綁帶等方式。確保連接牢固可靠，防止產品在振動中松動或飛出。

咨詢制造商： 將產品信息和測試要求提供給專業的夾具制造商，他們最有經驗設計出符合動力學要求的夾具。

第三階段：安裝與安全檢查

試安裝： 在不上臺面的情況下，先將產品安裝到夾具上，檢查所有連接點是否匹配、牢固。

總重量校驗： 稱量“產品+夾具”的總重量，確保其不超過振動臺的動圈最大負載能力和額定推力的限制。

剛性檢查： 手動晃動，感受整個“產品-夾具”系統是否有明顯的松動或柔性。
